Актуатор контролера кугличног вентила водомера

Шта актуатор кугличног вентила заправо решава за купце

Већина кварова кугличних вентила паметног мерача не долази од мотора. Долазе од недостатка потиска на остарјелим вентилима, струје која празни батерију брже него што се очекивало, или ожичења које не одговара плочи мерача. Овај актуатор директно адресира те три тачке квара.

• Потисак са простором за главу за старе кугласте вентиле.Називан на >15 кг кроз редукцију степена преноса од 1000:1, актуатор је димензионисан за кугласте вентиле са водомером малог пречника. Потврдите обртни момент седишта вентила током техничког прегледа.
• Мала потрошња струје за бројила на батерије.Радна струја је ≤25 мА при номиналном напону од 3,6 В, са струјом закључаног ротора од 450 мА. Ниска радна струја омогућава погону да ради из пакета са сувим ћелијама без прекомерног пражњења, док фигура закључаног ротора говори вашем кругу возача шта да очекује током постављања вентила.
• Петожилна контрола усклађена са плочама мерача.Црвена позитива, црна негатива, плава отворена, бела ЦОМ, жута затворена. Шема ожичења одваја напајање од контролних сигнала отварања/затварања, тако да актуатор може бити вођен постојећом контролном логиком плоче бројила.
• Дизајниран за неелектрифициране мјерне јаме.Погон је намењен за стамбене, подземне и неелектрификоване сценарије инсталације где је покретање 220В мреже или наменских каблова за напајање непрактично.

Техничке спецификације Купци треба да провере пре наручивања

Табела испод приказује стандардну конфигурацију актуатора кугличног вентила. Тамо где ваша мерна платформа ради на другом напону, криву потиска или конвенцију ожичења, ови параметри се могу прилагодити током ОЕМ прегледа.

Ако ваша плоча мерача даје другачији поларитет контролног сигнала или користи другачији конектор, Каииеов инжењерски тим може да прегледа ожичење и предложи одговарајућу конфигурацију уместо да убацује стандардни свежањ у некомпатибилну платформу за мерење.

Интеграција, ожичење и монтажа: Шта инжењери прво питају

За купце ОЕМ-а, актуатор је добар онолико колико се уклапа са кућиштем мерача, вретеном кугличног вентила и контролном плочом. Овај актуатор користи компактну структуру намењену кућиштима паметних мерача са ограниченим простором, са шемом ожичења која раздваја напајање од контролних сигнала отварања/затварања.

Електрично ожичење.Црвена је позитивна, црна је негативна. Погонско коло треба да буде димензионисано за струју закључаног ротора од 450 мА, чак и ако је нормална радна струја ≤25 мА, јер седиште вентила може накратко захтевати већу струју. Препоручује се заштита од обрнутог поларитета на табли мерача ако је актуатор заменљив на терену.

Контролно ожичење.Плава је отворена, бела је ЦОМ, жута је близу. Ово коло треба да се третира као контролни улаз, а не као струјна линија, и треба да остане независно од комуникационог модула тако да квар у комуникацији не онемогућава контролу вентила.

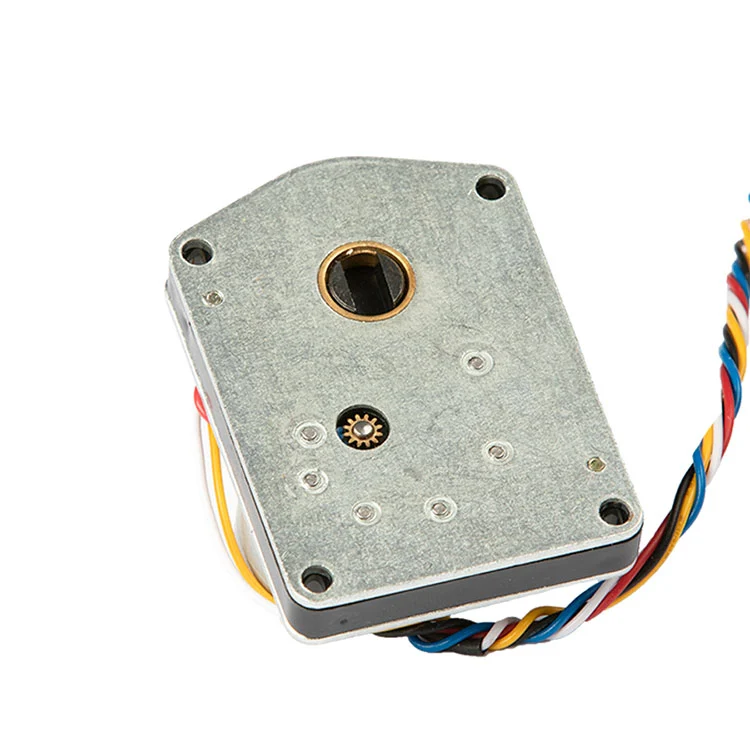

Интерфејс за монтажу.Погон је дизајниран око вретена кугличног вентила и шаблона за монтажу који се користи на кућиштима паметних вентила са малим пречником. Пре пуштања у запремину, купци треба да потврде квадрат вретена, размак рупа за монтажу и оријентацију актуатора унутар кућишта мерача. Каиие може доставити узорак за механичку проверу уклапања пре него што се наручи производни налог.

Ако такође набављате кућиште мерача или комплетан склоп вентила, актуатор се може прегледати заједно сашкољка водомераи тело вентила за смањење неусклађености интерфејса при склапању.

Где се користи актуатор кугличног вентила: примена погодна за велике пројекте

Погон је позициониран за контролу кугличног вентила са малим пречником где су рад на батерије и мала струја важнији од покретања великом брзином. Типичне апликације за запремину укључују:

Пошто је актуатор део Каиие-ове шире платформе компоненти водомера, купци који набављају више компоненти могу да консолидују квалификацију и логистику. Ако ваш пројекат такође захтева бежичну комуникацију на нивоу мерача, актуатор је дизајниран да ради заједно са Каииеовимбежични водомерплатформа. Такође можете прегледати у потпуностиопсег актуатора водомераза сродне моделе.

Квалитет, доследност и шта „произвођач“ заправо значи овде

За Б2Б купце, „произвођач“ би требало да значи контролу процеса, а не само трговачко предузеће са каталогом. Каиие управља системом квалитета ИСО 9001, покреће аутоматизовану производњу склопова актуатора и производи актуаторе водомера више од две деценије. Овај актуатор кугличног вентила има користи од те производне базе на три конкретна начина:

Конзистентност серије.Зупчаници су машински обрађени до контролисаних димензија. Аутоматизовано састављање смањује варијације од јединице до јединице у мрежи зупчаника, излазној снази и времену одзива – што је критично када инсталирате хиљаде актуатора у оквиру комуналног пројекта.

Долазна инспекција и завршни тест.Стандардна производња укључује функционалне провере за струју, време одзива и ход вентила. Купци могу да захтевају протокол инспекције и план узорковања пре него што наруче количину.

Следљивост.Код модела, производна серија и записи о испитивању се чувају тако да ако се појави проблем на терену, погођена популација може бити изолована уместо да се сваки актуатор у пројекту третира као сумњив. За више информација о Каииеовој производној бази и систему квалитета, погледајтепрофил компаније и преглед производње.

ОЕМ прилагођавање и услови набавке

Погон кугличног вентила је доступан као стандардна јединица, али стандардно не значи фиксно. За ОЕМ и купце пројеката, следеће ставке се обично прилагођавају након техничког прегледа:

Кабл и конектор.Дужина кабла, мерач жице, код боја и тип конектора могу се одредити тако да одговарају вашем кућишту мерача и монтажном елементу.

Контролна логика.Поларитет сигнала за отварање/затварање и ЦОМ конфигурација могу се ускладити са таблом вашег мерача.

Потисак и преносни однос.За вентиле са већим потиском седишта или различитом геометријом вретена, алтернативни преносни однос или ниво мотора могу бити прикладнији од стандардне конфигурације 1000:1.

Брендирање и паковање.Означавање приватном робном марком, неутрално паковање и етикетирање специфично за пројекат су доступни за обимне поруџбине.

Типични МОК и време испоруке су потврђени на понуди. Стандардна испорука је углавном 15–30 дана након потврде наруџбенице и узорка, у зависности од количине поруџбине и доступности компоненти.

Често постављана питања о набавци

Да ли сте произвођач?
Да. Каиие има сопствену фабрику са више од 30 година искуства у производњи.

Можете ли упаковати овај производ са нашим захтевима?
Да. Прилагођено паковање и етикетирање су добродошли за обимне поруџбине.

Које је време испоруке за редовне поруџбине?
Време испоруке је углавном 15–30 дана и може бити краће или дуже у зависности од периода модела и количине поруџбине.

Која је дефиниција ожичења?
Црвена је позитивна, црна негативна, плава је отворена, бела је ЦОМ, а жута је близу.

Која је оцена водоотпорности?
Стандардна конфигурација не наводи ИП рејтинг. Потврдите потребни ниво ИП са инжењерингом за спољне или потопљене инсталације.

Да ли је компатибилан са паметним водомерама са сувим ћелијама од 3,6 В?
Да. Погон је дизајниран за 3,6В ДЦ системе са радним опсегом напона од 2,5-5В. Потврдите контролну логику плоче бројила и оптерећење вентила током техничког прегледа.
