Ако набављате актуаторе вентила на батерије за паметне водомере, кључна питања су увек иста: да ли ће задржати обртни момент на старим вентилима, колико дуго ће радити на пакету са сувим ћелијама мерача и да ли ће ожичење одговарати вашој плочи бројила без преправљања? Овај 3.6В актуатор је изграђен око та три ограничења.
Каиие је производио актуаторе водомера од раног усвајања паметног мерења, са годишњим капацитетом актуатора од10 милиона комплетаи преко 30 година искуства у производњи хардвера и контролних вентила. Овај актуатор са сувим ћелијама је део те платформе која је доказана запремином - пројектована за ОЕМ интеграцију, конзистентност серије и предвидљива времена испоруке.
Испод ћете пронаћи стварне радне параметре, логику ожичења, ограничења набавке и техничка питања која ће ваш инжењерски тим поставити пре него што одобри узорак.
Већина кварова мерног вентила на батерије не долази од мотора. Они потичу од недостатка обртног момента на остарелим вентилима, потрошње струје која празни батерију брже него што се очекивало, или ожичења које не одговара табли мерача. Овај актуатор директно адресира те три тачке квара.
Одређен на ≥1,8 Н·м кроз редукцију металног зупчаника од 1500:1, актуатор је димензионисан за водомерне вентиле малог пречника. Метални зупчаници су машински обрађени, а не синтеровани, што чува излазни обртни момент током дугог циклуса и смањује ризик од окидања зуба у условима застоја.
Радна струја је ≤25 мА при номиналном напону од 3,6 В, са струјом закључаног ротора од 550 мА. Ниска радна струја је оно што омогућава покретачу да ради из стандардног пакета са сувим ћелијама без прекомерног пражњења батерије, док фигура закључаног ротора говори вашем кругу возача шта да очекује током постављања вентила.

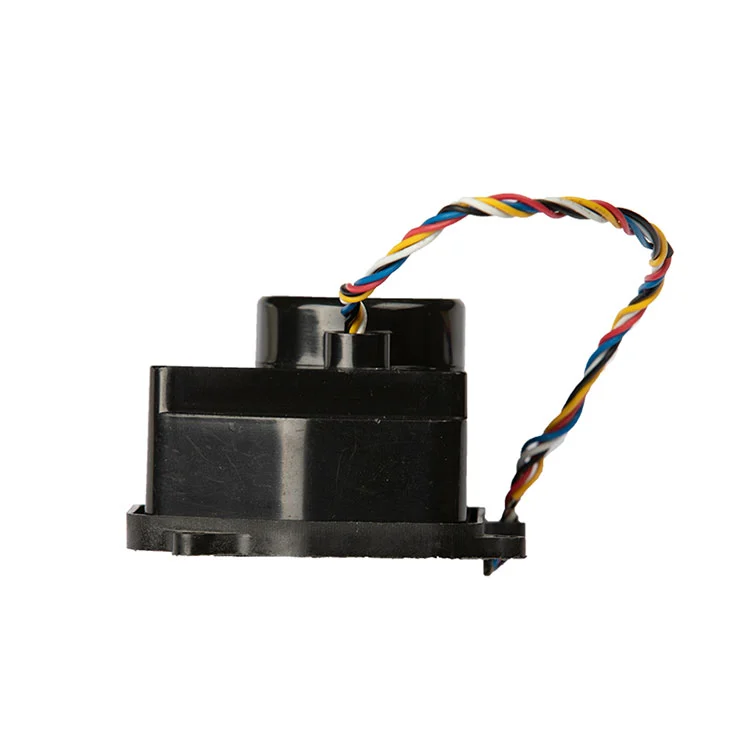

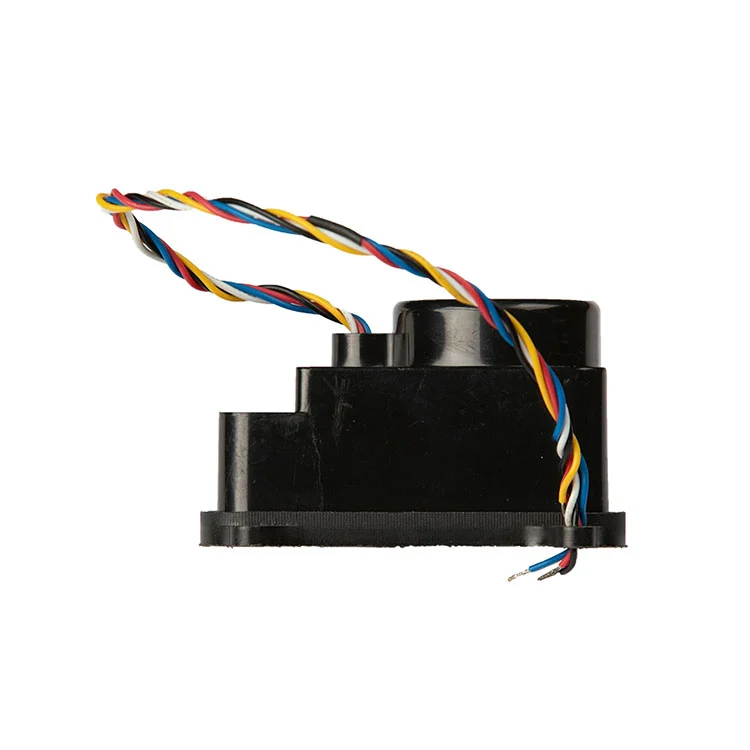

Црвена негатива, црна позитивна, плава отворена, бела ЦОМ, жута затворена. Шема ожичења одваја напајање од контролних сигнала отварања/затварања, тако да актуатор може бити вођен постојећом контролном логиком плоче бројила без додавања посебне релејне плоче.
Погон је намењен за стамбене, подземне и неелектрификоване сценарије инсталације где је покретање 220В мреже или наменских каблова за напајање непрактично. Подржава стабилну контролу вентила и повратне информације сигнала без инфраструктуре за напајање на локацији.
Табела испод приказује стандардну конфигурацију актуатора са сувим ћелијама. Тамо где ваша мерна платформа ради на другачијем напону, криву обртног момента или конвенцију ожичења, ови параметри се могу прилагодити током ОЕМ прегледа.
| Параметар | Стандардна вредност | Напомена о набавци |
|---|---|---|
| Називни напон | 3,6 В ДЦ | Потврдите компатибилност са пакетом са сувим ћелијама |
| Опсег оперативног напона | 2,5–5 В ДЦ | Већи напон унутар опсега даје већи обртни момент, али скраћује животни век |
| Оператинг Цуррент | ≤25 мА | Буџет за вршну струју током путовања вентила, не само у стању приправности |
| Струја закључаног ротора | 550 мА | Корисно за димензионисање драјвера и заштитних кола |
| Излазни обртни момент | ≥1,8 Н·м | Измерено на називном напону; потврдите против обртног момента седишта вентила |
| Однос смањења | 1500:1 | Усклађен са платформом вентила водомера са малим пречником |
| Време одзива вентила | ≤8 с | Отварање-затварање или затварање-затварање при називном напону |
| Ожичење | Црвена негатива, црна позитивна, плава отворена, бела ЦОМ, жута затворена | Дужина кабла, конектор и боја жице се могу прилагодити |
Ако ваша плоча мерача даје другачији поларитет контролног сигнала или користи другачији конектор, Каииеов инжењерски тим може да прегледа ожичење и предложи одговарајућу конфигурацију уместо да убацује стандардни свежањ у некомпатибилну платформу за мерење.

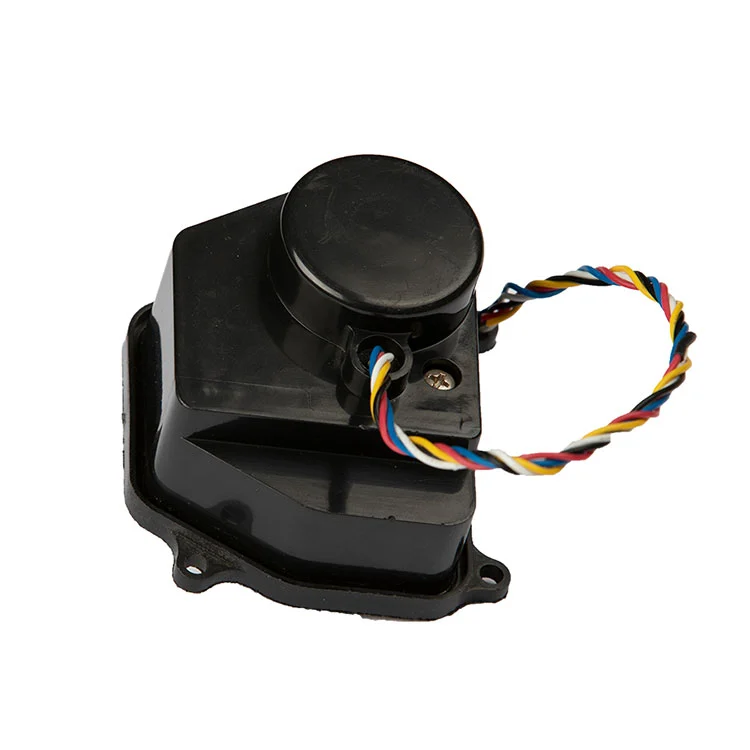

За ОЕМ купце, актуатор је добар онолико колико је добар у складу са кућиштем мерача, вретеном вентила и контролном плочом. Овај актуатор са сувим ћелијама користи компактну структуру намењену кућиштима паметних мерача са ограниченим простором, са шемом ожичења која раздваја напајање од контролних сигнала отварања/затварања.
Електрично ожичење.Црвена је негативна, црна је позитивна. Погонско коло треба да буде димензионисано за струју закључаног ротора од 550 мА, чак и ако је нормална радна струја ≤25 мА, јер седиште вентила може накратко захтевати већу струју. Препоручује се заштита од обрнутог поларитета на табли мерача ако је актуатор заменљив на терену.
Контролно ожичење.Плава је отворена, бела је ЦОМ, жута је близу. Ово коло треба да се третира као контролни улаз, а не као струјна линија, и треба да остане независно од комуникационог модула тако да квар у комуникацији не онемогућава контролу вентила.

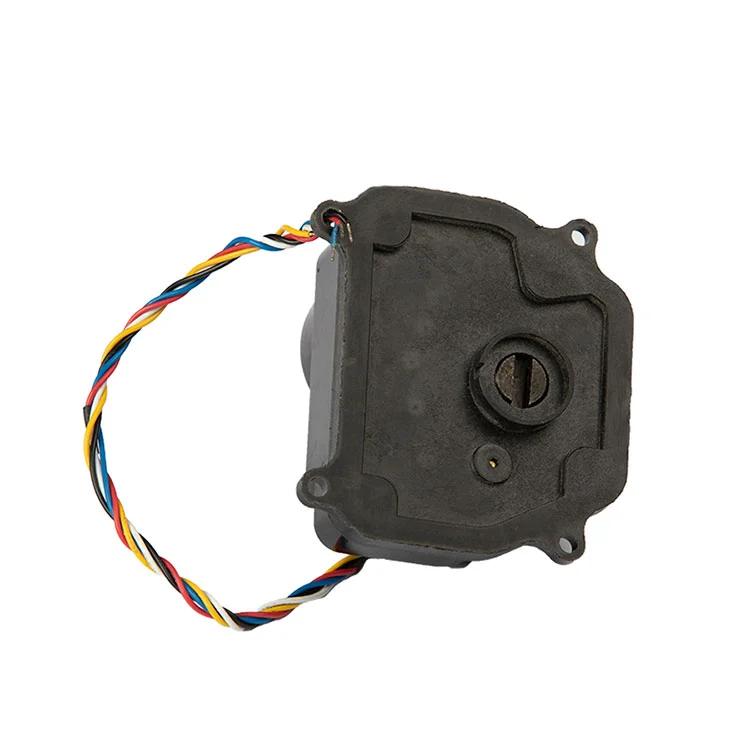

Интерфејс за монтажу.Погон је дизајниран око стабла вентила и шаблона за монтажу који се користи на кућиштима вентила паметног мерача малог пречника. Пре пуштања у запремину, купци треба да потврде квадрат вретена, размак рупа за монтажу и оријентацију актуатора унутар кућишта мерача. Каиие може доставити узорак за механичку проверу уклапања пре него што се наручи производни налог.
Ако такође набављате кућиште мерача или комплетан склоп вентила, актуатор се може прегледати заједно сашкољка водомераи тело вентила за смањење неусклађености интерфејса при склапању.
Погон је позициониран за контролу вентила са малим пречником где су рад на батерије и мала струја важнији од покретања великом брзином. Типичне апликације за запремину укључују:
Даљинско отварање/затварање за контролу наплате, управљање заосталим обавезама и реаговање на цурење у стамбеним зградама и стамбеним рачунима којима управљају комуналци.
Подземне и спољашње инсталације бројила где су 220В мрежни или наменски каблови за напајање непрактични, а актуатор ради из пакета са сувим ћелијама бројила.
Серијска инсталација у реновирању старе заједнице, водопривреди у кампусу и подмерању индустријског парка где се актуатори набављају у четвороцифреним или петоцифреним количинама.
Снабдевање актуатора произвођачима водомера и радњама за аутоматизацију вентила које интегришу актуатор у сопствени мерач или производ вентила пре слања у предузеће.
Пошто је актуатор део Каиие-ове шире платформе компоненти водомера, купци који набављају више компоненти могу да консолидују квалификацију и логистику. Ако ваш пројекат такође захтева бежичну комуникацију на нивоу мерача, актуатор је дизајниран да ради заједно са Каииеовимбежични водомерплатформа.
За Б2Б купце, „произвођач“ би требало да значи контролу процеса, а не само трговачко предузеће са каталогом. Каиие управља системом квалитета ИСО 9001, покреће аутоматизовану производњу склопова актуатора и производи актуаторе водомера више од две деценије. Овај погон са сувим ћелијама има користи од те производне базе на три конкретна начина:
Конзистентност серије.Метални зупчаници су машински обрађени до контролисаних димензија. Аутоматско склапање смањује варијације од јединице до јединице у мрежи зупчаника, излазном моменту и времену одзива – што је критично када инсталирате хиљаде актуатора у оквиру комуналног пројекта.
Долазна инспекција и завршни тест.Стандардна производња укључује функционалне провере за струју, време одзива и ход вентила. Купци могу да захтевају протокол инспекције и план узорковања пре него што наруче количину.
Следљивост.Код модела, производна серија и записи о испитивању се чувају тако да ако се појави проблем на терену, погођена популација може бити изолована уместо да се сваки актуатор у пројекту третира као сумњив. За више информација о Каииеовој производној бази и систему квалитета, погледајтепрофил компаније и преглед производње.
Погон са сувим ћелијама је доступан као стандардна јединица, али стандардни не значи фиксни. За ОЕМ и купце пројеката, следеће ставке се обично прилагођавају након техничког прегледа:
Кабл и конектор.Дужина кабла, мерач жице, код боја и тип конектора могу се одредити тако да одговарају вашем кућишту мерача и монтажном елементу.
Контролна логика.Поларитет сигнала за отварање/затварање и ЦОМ конфигурација могу се ускладити са таблом вашег мерача.
Обртни момент и однос преноса.За вентиле са већим обртним моментом седишта или различитом геометријом вретена, алтернативни преносни однос или ниво мотора могу бити прикладнији од стандардне конфигурације 1500:1.

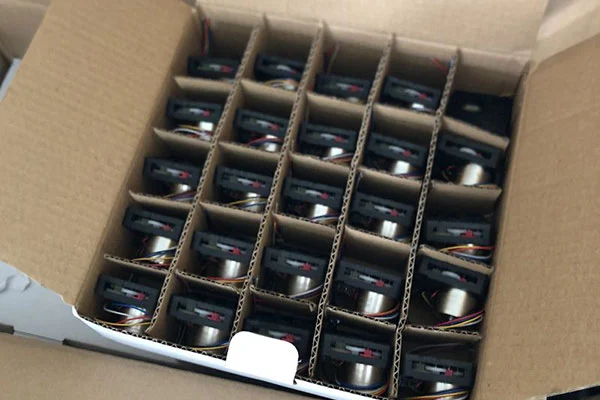

Брендирање и паковање.Означавање приватном робном марком, неутрално паковање и етикетирање специфично за пројекат су доступни за обимне поруџбине.
Типични МОК за стандардну конфигурацију почиње од 500 комада; прилагођени кабл, конектор или брендирање могу захтевати већи МОК и корак одобрења узорка. Време испоруке за стандардне јединице је углавном 15–25 радних дана након потврде наруџбенице и узорка. Коначни МОК и време испоруке су потврђени на понуди.
Која је минимална количина поруџбине?
Стандардна конфигурација почиње од 500 комада. Прилагођени кабл, конектор или брендирање могу захтевати већи МОК и корак одобрења узорка.
Да ли се актуатор може прилагодити различитим дужинама жица или конекторима?
Да. Дужина кабла, мерач жице, код боја и тип конектора могу се одредити тако да одговарају вашем кућишту мерача и монтажном елементу.
Које је време испоруке?
Стандардне јединице су углавном 15–25 радних дана након потврде наруџбенице и узорка, у зависности од количине поруџбине и доступности компоненти.
Да ли је актуатор компатибилан са паметним мерачима са сувим батеријама од 3,6 В?
Да. Погон је дизајниран за системе батерија са сувим ћелијама од 3,6В ДЦ, са радним опсегом напона од 2,5–5В. Потврдите контролну логику плоче бројила и оптерећење вентила током техничког прегледа.
