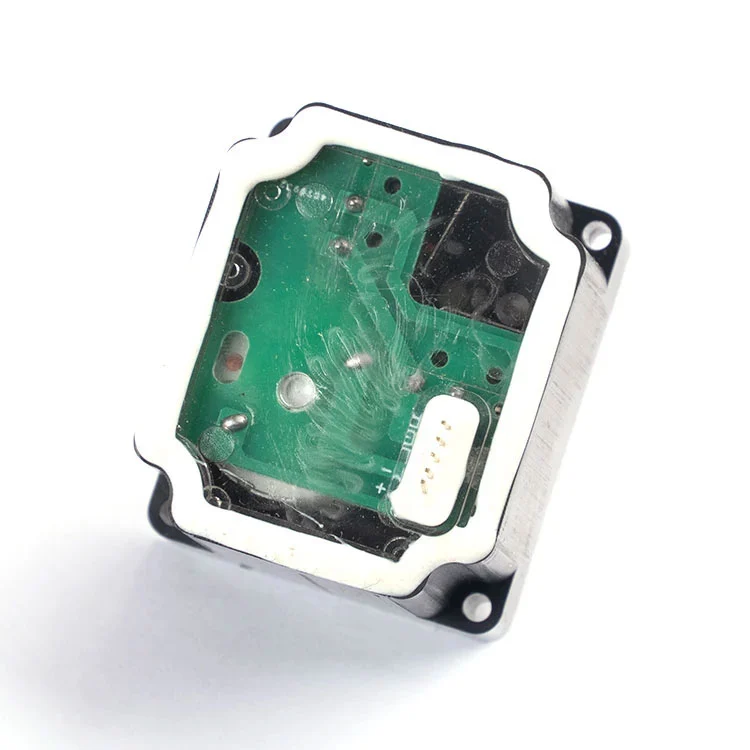

Водомер без жичног актуатора

Техничке спецификације Купци треба да провере пре наручивања

Табела испод приказује стандардну конфигурацију актуатора без жице. Тамо где ваша мерна платформа ради на другачијем напону, криву обртног момента или дефиницију пинова, ови параметри се могу прилагодити током ОЕМ прегледа.

Ако ваша плоча бројила користи другачију дефиницију пинова или очекује другачији конектор, Каииеов инжењерски тим може прегледати интерфејс и предложити одговарајућу конфигурацију уместо да убацује стандардни утикач у некомпатибилну плочу.

Дефиниција пина од 2,0 мм: шта инжењери прво питају

Погон користи стандардни 2,0 мм 5-пински интерфејс. Функције и редослед пинова могу се прилагодити према захтевима вашег пројекта.

Повер пинс.Пин ИВ и В напајају моторни погон. Погонско коло треба да буде димензионисано за струју закључаног ротора од 450 мА, чак и ако је нормална радна струја ≤25 мА, јер седиште вентила може накратко захтевати већу струју. Препоручује се заштита од обрнутог поларитета на табли мерача ако је актуатор заменљив на терену.

Контролне игле.Пин И, ИИ и ИИИ носе контролу отварања/затварања и ЦОМ. Ово коло треба да се третира као контролни улаз, а не као струјна линија, и треба да остане независно од комуникационог модула тако да квар у комуникацији не онемогућава контролу вентила.

Пре ослобађања запремине, купци треба да потврде редослед пинова, оријентацију утикача и положај актуатора унутар кућишта мерача. Каиие може доставити узорак за механичку и електричну проверу уклапања пре него што се наручи производни налог.

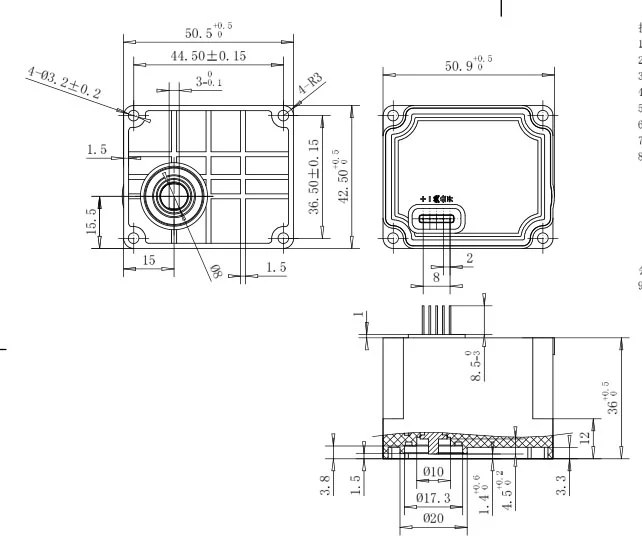

Технички цртеж

Где се користи покретач без жице: примена за обимне пројекте

Погон је позициониран за платформе паметних мерача где су монтажа "укључи и покрени", ниска струја и стабилна пин веза важнији од покретања великом брзином. Типичне апликације за запремину укључују:

• Паметни водомери за становање (ДН15–ДН20).Даљинско отварање/затварање за контролу наплате, управљање заосталим обавезама и одговор на цурење. Користите верзију 2400:1.
• Стамбена и лака комерцијална бројила већег пречника (ДН25).Тамо где је обртни момент вентила већи и потребна је верзија 3700:1.
• Аутоматске линије за монтажу бројила.Где елиминисање заваривања каблова поједностављује процес монтаже и побољшава конзистентност од јединице до јединице.
• ОЕМ платформе за бројила.Снабдевање актуатора произвођачима водомера који интегришу актуатор без жице у сопствени производ за мерење пре испоруке предузећу.

Пошто је актуатор део Каиие-ове шире платформе компоненти водомера, купци који набављају више компоненти могу да консолидују квалификацију и логистику. Ако ваш пројекат такође захтева бежичну комуникацију на нивоу мерача, актуатор је дизајниран да ради заједно са Каииеовимбежични водомерплатформа. Такође можете прегледати у потпуностиопсег актуатора водомераза сродне моделе.

Квалитет, доследност и шта „произвођач“ заправо значи овде

За Б2Б купце, „произвођач“ би требало да значи контролу процеса, а не само трговачко предузеће са каталогом. Каиие управља системом квалитета ИСО 9001, покреће аутоматизовану производњу склопова актуатора и производи актуаторе водомера више од две деценије. Овај погон без жице има користи од те производне базе на три конкретна начина:

Конзистентност серије.Веза са пином без жице уклања ручно заваривање каблова, што је један од највећих извора варијација од јединице до јединице у склопу актуатора. Аутоматско склапање и контролисане димензије пинова смањују варијације у отпору контакта и времену одзива.

Долазна инспекција и завршни тест.Стандардна производња укључује функционалне провере за струју, време одзива и ход вентила. Купци могу да захтевају протокол инспекције и план узорковања пре него што наруче количину.

Следљивост.Код модела, производна серија и записи о испитивању се чувају тако да ако се појави проблем на терену, погођена популација може бити изолована уместо да се сваки актуатор у пројекту третира као сумњив. За више информација о Каииеовој производној бази и систему квалитета, погледајтепрофил компаније и преглед производње.

ОЕМ прилагођавање и услови набавке

Погон без жице је доступан као стандардна јединица, али стандардни не значи фиксни. За ОЕМ и купце пројеката, следеће ставке се обично прилагођавају након техничког прегледа:

Дефиниција и редослед пинова.Функције пинова и редослед пинова могу се ускладити са таблом вашег мерача.

Конектор и кућиште.Тип утикача, оријентација и кућиште актуатора могу се одредити тако да одговарају вашем кућишту мерача и монтажном учвршћењу.

Однос смањења.Ако величина вашег вентила не прелази ДН15–ДН25, или је обртни момент неуобичајен, алтернативни однос преноса или ниво мотора може бити прикладнији од стандардне конфигурације 2400:1 или 3700:1.

Брендирање и паковање.Означавање приватном робном марком, неутрално паковање и етикетирање специфично за пројекат су доступни за обимне поруџбине.

Типични МОК и време испоруке су потврђени на понуди. Стандардна испорука је углавном 15–30 дана након потврде наруџбенице и узорка, у зависности од количине поруџбине и доступности компоненти.

Често постављана питања о набавци

Шта значи „без жице“ на овом актуатору?
Односи се на пин везу без жице: актуатор се прикључује директно у базу мерача и електронски модул преко 2,0 мм 5-пинског интерфејса, без потребе за заваривањем кабла. Ово поједностављује монтажу и подржава аутоматизоване производне линије.

За које калибре водомера је погодан актуатор без жице?
Дизајниран је за паметне водомјере ДН15–ДН25. Користите редукцију од 2400:1 за бројила ДН15 и ДН20 и редукцију од 3700:1 за бројила ДН25.

Шта је дефиниција пина?
Стандардна 2,0 мм 5-пинска дефиниција је: И вентил отворен контролни сигнал, ИИ заједнички терминал (ЦОМ), ИИИ контролни сигнал затварања вентила, ИВ ДЦ напајање позитивно (+), В ДЦ напајање негативно (-). Пин функције и редослед се могу прилагодити.

Да ли се дефиниција пина, кабл или бренд могу прилагодити?
Да. Функције пинова, редослед пинова, тип конектора и ознаке приватне етикете могу се навести за поруџбине по обиму након техничког прегледа.

Које је време испоруке за редовне поруџбине?
Време испоруке је углавном 15–30 дана и може бити краће или дуже у зависности од периода модела и количине поруџбине.
